本规格书描述了由深圳海博电机驱动发展有限公司生产的电动滑板车控制器的主要技术参数和性能要求、功能说明及使用说明等。请在使用本公司产品前仔细阅读。

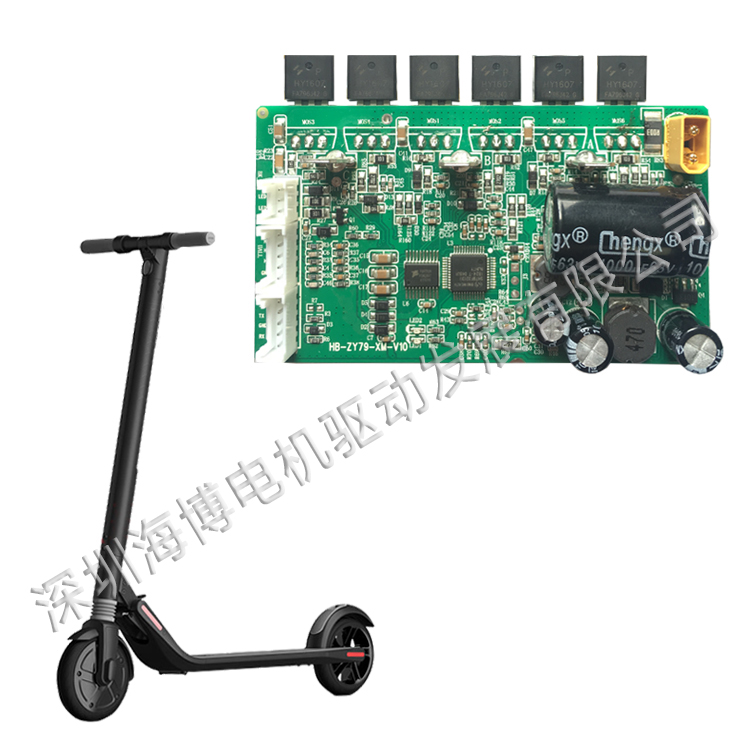

一、滑板车控制器说明

1、电压使用范围(在MTS-1 电机测试系统，控制器处于限流值35%的运行电流)：24V -48V

2、限流值：10-15A(单边电机)

3、使用环境温度：-25℃-60℃

4、匹配电机额定功率：250W-350W

二、功能操作说明

1、调速：右指拨油门加速，随拨动角度增大而车速加快。

2、刹车：左指向下拨动刹车，随拨动角度增大而加强刹车力度。

3、大灯控制：开机状态，单击电源键可控制大灯的开/关。

4、刹车灯控制：开机状态，刹车灯常亮，当左指向下拨动，产生刹车动作，刹车灯闪烁。

5、故障指示：电机霍尔故障、MOS 故障、转把故障、通信故障等

6、电量显示：四档电量显示

7、蜂鸣器提示音：开机提示、关机提示、切换模式提示

8、自动关机

9、堵转保护等

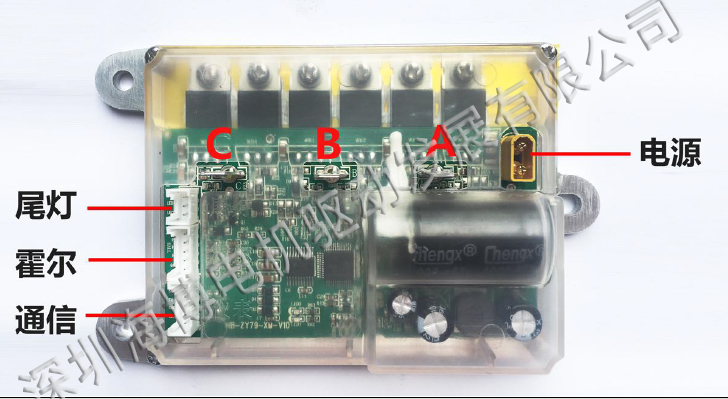

三、控制器接线说明：

四、控制器匹配的滑板车仪表

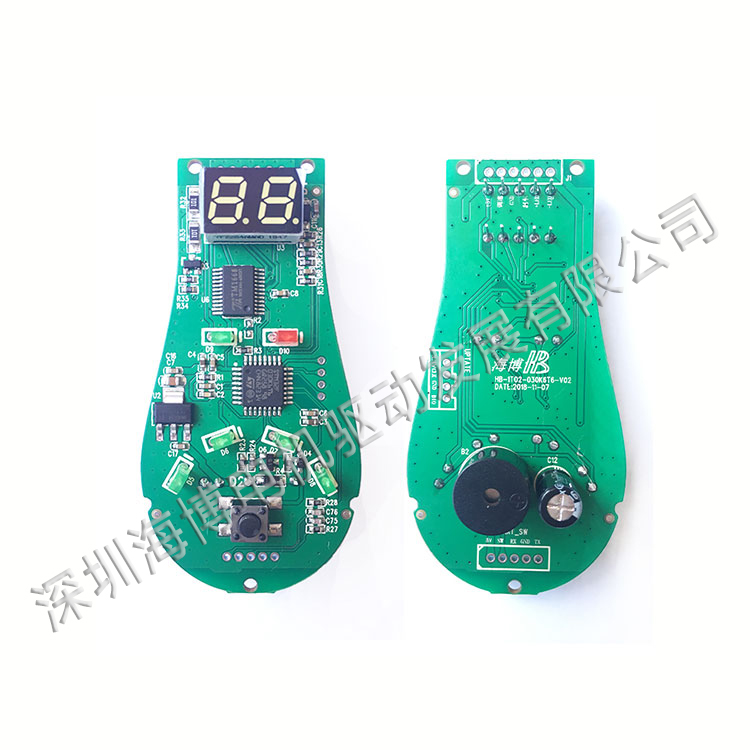

1、1:1仪表

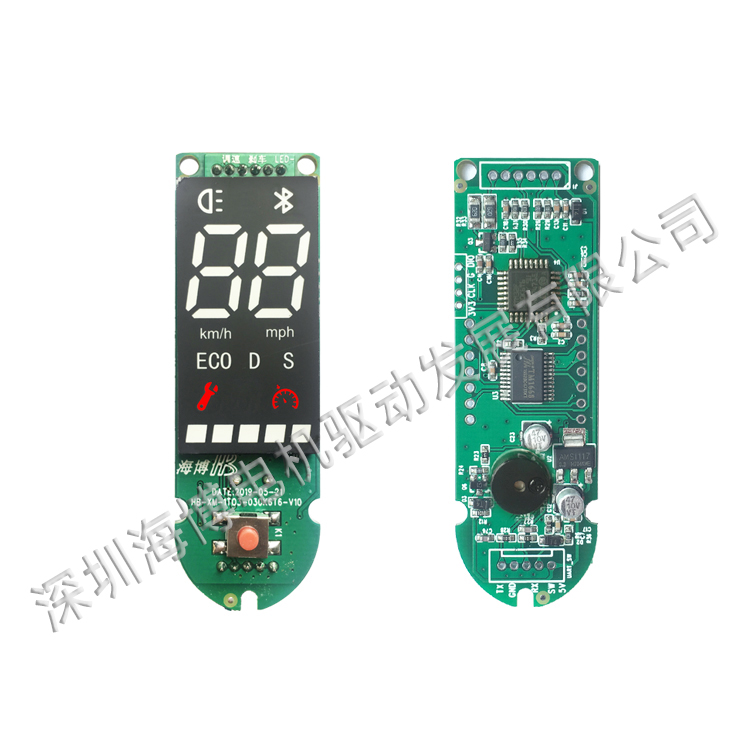

2、1:2仪表

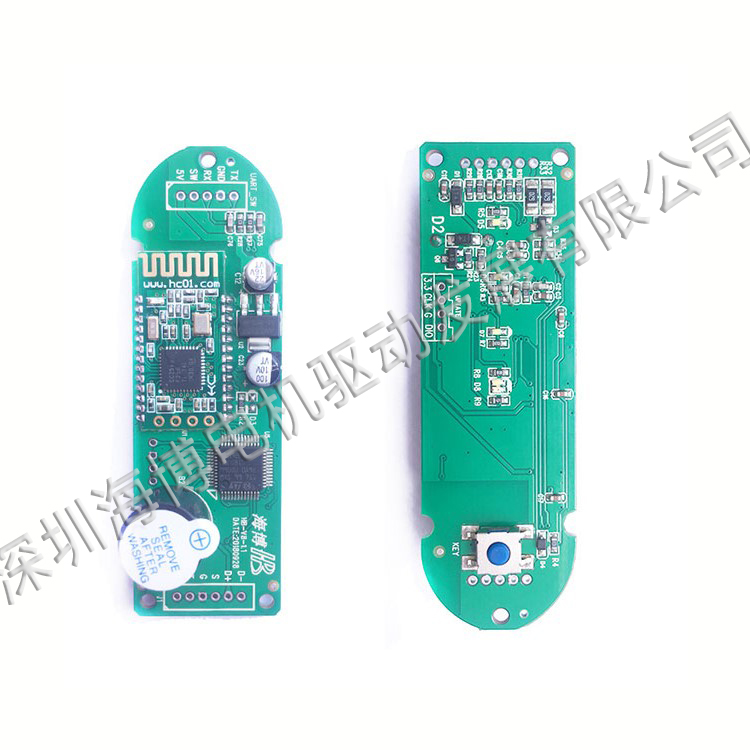

3、1:3仪表

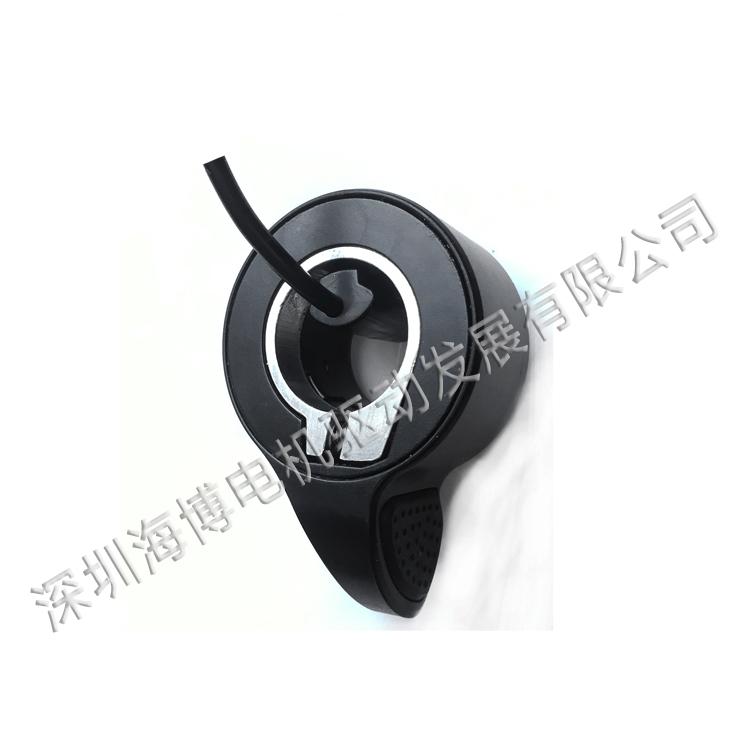

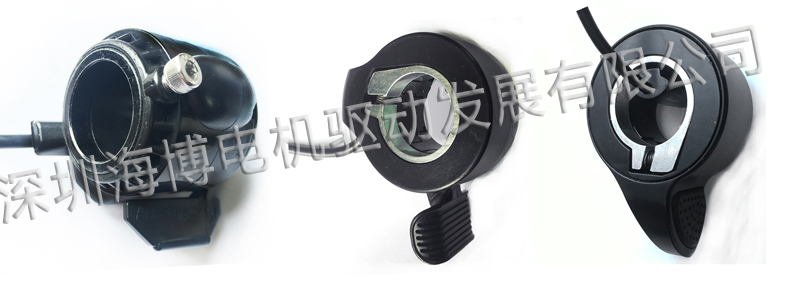

五、控制器匹配的滑板车转把

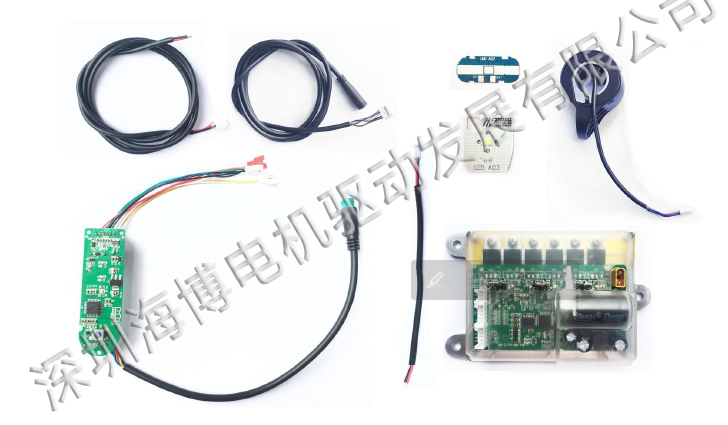

六、滑板车控制器整套配件图(举例1:1仪表)

七、控制器注意事项

1、严禁电源正负极接反，否则将会导致控制器严重损坏。

2、接插端子必须保证接触良好，不能有松动现象，否则将会引起不可预估的故障和后果。

3、必须保证使用电压在控制器的合理使用电压范围之内，才能保证控制器的可靠性。

4、必须保证控制器与电机的功率匹配要正确。
